一、什么是磁化曲线、磁滞回线及磁饱和

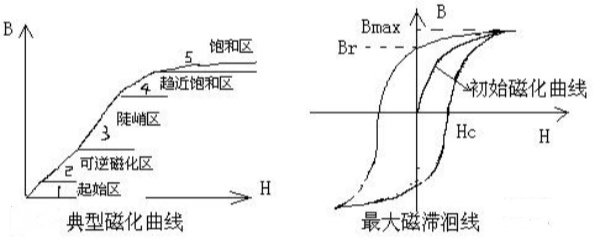

       1、磁化曲线：表示当磁场强度变化时，材料的磁通密度（B-H曲线）磁极化强度（J-H曲线）和磁化强度(M-H曲线）变化的一条曲线。

       2、磁滞回线B-H(J-H)(M-H)：显示磁滞现象的一种闭合磁化曲线。

       3、磁饱和：材料受一很强的外磁场作用，以致其磁极化强度基本不随外磁场的增加而继续增加时的一种状态。

二、磁化曲线和磁滞回线区别

       磁化曲线和磁滞回线是描述铁磁性物质在磁场中响应的两个不同概念，它们的形状和意义各有不同。以下是磁化曲线和磁滞回线的详细介绍：

       1、磁化曲线。磁化曲线显示的是铁磁性物质的磁化强度（或磁感应强度）与磁场强度之间的关系，随着磁场强度的增加，物质的磁化强度逐渐增加直至饱和，然后保持不变，磁化曲线的形状取决于物质的性质和磁场强度的大小。

       2、磁滞回线。磁滞回线描述的是铁磁性物质在交变磁场中磁化强度与磁场强度之间的关系，在交变磁场的变化过程中，铁磁性物质的磁化强度不能即时跟随磁场变化，而是滞后于磁场变化，这种现象称为磁滞现象，磁滞回线的形状和大小也取决于物质的性质和交变磁场强度的大小，在一次完整的磁滞回线中，铁磁性物质的磁化强度会在达到饱和后，随着磁场的反向而减少，但不会降至零，形成闭合的回线。

三、 磁饱和的危害

       变压器初级通过的电流已经让铁心饱和，从能量传递的角度看，初级能量不能传递给次级能量；同样，如果是线圈，在饱和状态下自感会大大降低甚至消失，剩下的就是线圈的直流电阻。当然，通过的电流会增加，导致被连接的设备部件被过电流损坏。

       1、变压器一次侧受热甚至爆炸。

       2、变压器不工作。

       3、变压器因开路烧毁MOSFET甚至电路板。

       4、由于变压器饱和，客户产品的实际功率无法达到设计功率。而民熔变压器设计之初就考虑到了磁饱和这个危害，民熔电气在磁芯和出厂检测上非常严格。这使得民熔变压器极大地避免了磁饱和这个现象。
